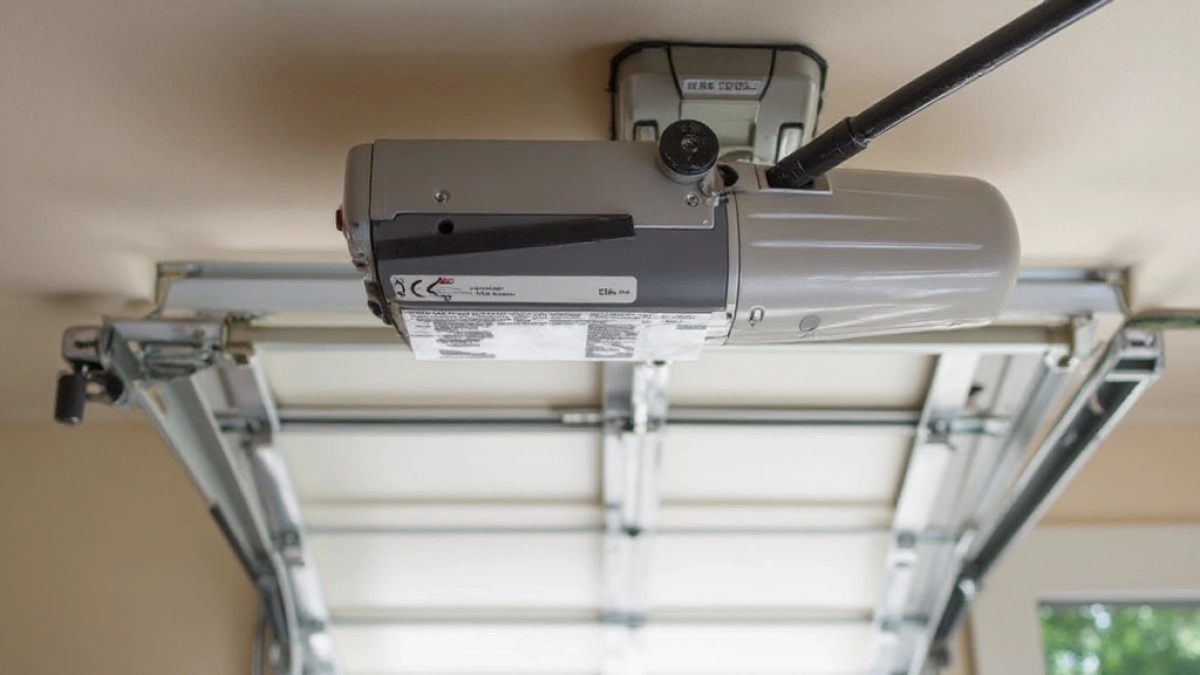

Jak zamontować napęd do bramy garażowej uchylnej

Montaż napędu do bramy garażowej uchylnej otwiera drzwi do wygodnej automatyzacji, eliminując wysiłek ręcznego podnoszenia ciężkiej konstrukcji. Kluczowe elementy to solidne przygotowanie bramy, precyzyjny dobór mocy i rodzaju mechanizmu oraz krokowy montaż szyny, ramienia i elementów sterujących. Dzięki temu unikniesz typowych pułapek, jak problemy z wysokością otworu czy spadkiem dachu, a cały proces zajmie kilka godzin. Poniżej krok po kroku poprowadzimy cię przez niezbędne etapy, byś samodzielnie osiągnął płynny ruch bramy.

• Jak przygotować bramę uchylną do montażu napędu
• Moc napędu do bramy garażowej uchylnej
• Rodzaj napędu do bramy garażowej uchylnej
• Mocowanie szyny napędowej do sufitu bramy uchylnej
• Montaż ramienia napędu do bramy garażowej uchylnej
• Podłączenie centrali sterującej napędu bramy uchylnej
• Instalacja fotokomórek w napędzie do bramy uchylnej
• Pytania i odpowiedzi: montaż napędu do bramy garażowej uchylnej

Jak przygotować bramę uchylną do montażu napędu

Przed rozpoczęciem instalacji dokładnie oceń stan swojej bramy uchylnej, bo jej stabilność decyduje o trwałości całego systemu. Sprawdź, czy bramę da się podnieść i opuścić bez oporu – luzy w zawiasach lub nierówny tor ruchu sygnalizują potrzebę regulacji. Wzmocnij ramę aluminiowymi profilami, jeśli konstrukcja wydaje się słaba, szczególnie przy szerokości powyżej 2,5 metra. Zmierz wysokość otworu garażowego i odległość od podłogi do sufitu, notując spadki dachu, które wpłyną na pozycję szyny. Zbierz narzędzia: wiertarkę udarową z wiertłami do betonu, poziomnicę laserową, taśmę mierniczą, klucze imbusowe i drabinę stabilną.

Upewnij się, że sprężyny napięciowe bramy są wyregulowane prawidłowo – zbyt słabe uniemożliwią napędowi efektywne działanie. Odłącz bramę od ewentualnych starych mechanizmów i oczyść tor jezdny z rdzy lub zabrudzeń. W przypadku niskiego sufitu rozważ skrócenie szyny lub użycie napędu z ramieniem teleskopowym. Przetestuj ręczny ruch bramy kilkukrotnie, by wykluczyć blokady. Te przygotowania zajmują zwykle godzinę, ale zapobiegają awariom podczas montażu.

Jeśli brama ma ponad 10 lat, sprawdź integralność rolek i prowadnic – wymień zużyte elementy na nowe z tworzywa o niskim tarciu. Zanotuj ciężar bramy, ważąc ją lub szacując na podstawie wymiarów: standardowa o szerokości 3 metrów waży około 80-120 kg. Dostosuj napięcie sprężyn, kręcąc bębenkiem o 1/4 obrotu, aż brama zatrzyma się w połowie skoku. Bezpieczeństwo na pierwszym miejscu: pracuj w rękawicach i okularach ochronnych. Teraz bramę masz gotową do przyjęcia napędu.

Lista niezbędnych narzędzi

• Wiertarka udarowa z zestawem wierteł 8-12 mm
• Poziomica 2-metrowa lub laserowa
• Kotwy rozporowe 10 mm do sufitu betonowego
• Klucze płaskie i imbusowe 10-17 mm
• Taśma miernicza i marker

Moc napędu do bramy garażowej uchylnej

Dobór mocy napędu zaczyna się od analizy ciężaru i wymiarów bramy – dla uchylnej o szerokości do 3 metrów wystarczy 500-700 N, co podnosi konstrukcje do 150 kg. Kluczowy parametr to siła ciągu, mierzone w niutonach: im cięższa brama, tym wyższa wartość. Uwzględnij wysokość skoku, zwykle 2-2,5 metra, i nachylenie dachu, dodając 20% mocy przy spadku powyżej 5 stopni. Na początek wybierz model z regulowaną siłą, by dopasować po teście. Moc silnika 1/2 KM wystarcza w większości garaży domowych.

Przy bramie 3,5 metra szerokości i wadze 140 kg zalecana moc to 800-1000 N, by zapewnić płynny ruch bez przegrzewania silnika. W niskich garażach z otworem poniżej 2 metrów zmniejsz siłę o 10%, unikając kolizji z sufitem. Testuj obciążenie: napęd powinien podnosić bramę w 10-15 sekund. Zbyt słaby mechanizm zatrzyma się w połowie, silniejszy skróci żywotność sprężyn. Te dane pochodzą z norm branżowych dla bezpieczeństwa.

Tabela doboru mocy napędu

Wykorzystaj tabelę jako punkt wyjścia, ale zawsze weryfikuj specyfikacją producenta. Przy spadku dachu dodaj 100 N na każdy metr wysokości. Regulacja mocy odbywa się w centrali sterującej pokrętłem lub aplikacją. Po instalacji monitoruj temperaturę silnika podczas 10 cykli. Prawidłowy dobór gwarantuje 10-15 lat bezawaryjnej pracy.

Rodzaj napędu do bramy garażowej uchylnej

Napędy do bram uchylnych dzielą się na łańcuchowe, paskowe i śrubowe – każdy pasuje do specyfiki garażu. Łańcuchowy jest najtrwalszy i najtańszy, idealny do ciężkich bram, choć głośniejszy w ruchu. Paskowy zapewnia ciszę i płynność, doskonały w garażach przylegających do domu. Śrubowy wyróżnia się kompaktowością, montując się bezpośrednio na ramie bez długiej szyny. Wybierz na podstawie hałasu i przestrzeni: przy niskim suficie śrubowy oszczędza 30 cm wysokości.

Łańcuchowy napęd z prowadnicą 3 metrów sprawdza się w standardowych garażach, przenosząc siłę równomiernie na ramę bramy. Pasek z fiberglassu nie wymaga smarowania i wytrzymuje 100 tysięcy cykli. Śrubowy zębatkowy działa bez poślizgu, ale wrażliwy na pył – czyść regularnie. W warunkach wilgotnych preferuj pasek, unikając korozji łańcucha. Montaż łańcucha na istniejących mocowaniach sufitowych upraszcza instalację w starych garażach.

Do bram z nachylonym dachem pasek minimalizuje wibracje, a łańcuch lepiej radzi sobie z obciążeniem bocznym. Śrubowy napęd skraca czas montażu o połowę, bez regulacji napięcia. Testuj typ w pustym garażu przed zakupem. Hybrydowe modele łączą zalety, np. pasek z łańcuchem awaryjnym. Dopasuj do częstotliwości użycia: codzienne – pasek, okazjonalne – łańcuch.

Mocowanie szyny napędowej do sufitu bramy uchylnej

Mocowanie szyny napędowej zaczyna się od oznaczenia linii na suficie, 50-100 cm od tylnej ściany garażu, równolegle do toru bramy. Użyj poziomicy laserowej, by zapewnić idealny poziom – odchylenie powyżej 2 mm spowoduje hałas. Wierć otwory co 50 cm w betonie, wbijając kotwy rozporowe 10 mm. Przy spadku dachu skróć szynę lub dodaj przedłużki kątowe. Zamocuj pierwszy uchwyt blisko silnika, resztę co metr.

W niskim otworze montuj szynę 10 cm wyżej, używając teleskopowych łączników. Dla łańcuchowego napędu nawlecz łańcuch luźno, regulując napięcie później. Pasek wciskaj w prowadnicę bez narzędzi. Sprawdź odległość od podłogi: koniec szyny powinien być 5 cm nad najwyższym punktem bramy. Pracuj z asystentem przy 3-metrowej szynie. To etap krytyczny dla stabilności.

Przy suficie drewnianym użyj kołków do drewna zamiast kotew. Wypełnij luz szyny podkładkami regulacyjnymi. Przetestuj przesuwanie wózka ręcznie po mocowaniu. Jeśli dach opada, pochyl szynę o 3-5 stopni, dopasowując do trajektorii bramy. Całość utrwala silikonem budowlanym w szczelinach. Teraz szyna jest gotowa na ramię.

• Oznacz linię poziomicy od tylnej ściany
• Wierć co 50 cm, kotwy 10 mm
• Reguluj napięcie łańcucha kluczem
• Testuj ręczny bieg wózka

Montaż ramienia napędu do bramy garażowej uchylnej

Ramie napędu mocuj do górnej krawędzi bramy za pomocą dwóch uchwytów stalowych, rozmieszczonych 30 cm od boków. Przymocuj cięgno do wózka na szynie, regulując długość łańcucha lub paska hakiem nastawnym. Ustaw pełne skoki: brama w górze – wózek na końcu szyny, w dole – 5 cm luzu. Dokręć śruby momentem 20 Nm kluczem dynamometrycznym. To połączenie przenosi całą siłę napędu.

W bramach z krzywkami uchylnymi dostosuj ramię teleskopowe, skracając o 10-20 cm przy niskim suficie. Sprawdź synchronizację: podnieś bramę ręcznie, obserwując prostoliniowy ruch wózka. Przy łańcuchu natłuść ogniwa olejem litowym. Pasek nie wymaga konserwacji. Powtórz regulację po 5 testach. Empatycznie: ten krok wymaga cierpliwości, ale nagradza płynnym otwarciem.

Uchwyty przykręcaj do ramy bramy śrubami M8 z podkładkami. W aluminiowych profilach użyj nitów zaciskowych. Jeśli brama faluje, dodaj usztywniacz poprzeczny. Zmierz skok: powinien wynosić 95% wysokości otworu. Odłącz ręczną blokadę, by uniknąć konfliktu. Ramię jest sercem mechanizmu.

Kroki regulacji ramienia

• Przymocuj uchwyty do bramy
• Nawlecz cięgno na wózek
• Dopasuj długość do skoków
• Dokręć i przetestuj 10 razy

Podłączenie centrali sterującej napędu bramy uchylnej

Centralę sterującą montuj na ścianie obok silnika, podłączając przewód zasilający 230V przez wyłącznik różnicowoprądowy 10A. Podłącz silnik do gniazd 1-3 faz, fotokomórki do 5-6, a pilota do anteny. Programuj końce skoku: naciśnij przycisk nauki, przesuń bramę w górę i w dół. Ustaw siłę ciągu na 70% maksimum. Zasilanie stabilne zapobiega awariom.

W centrali z wyświetlaczem wybierz tryb uchylny, kodując piloty przyciskiem PROG. Podłącz akumulator awaryjny do portu BAT dla pracy bez prądu. Testuj zatrzymanie przy oporze – auto-reverse aktywuj jumperem. Reguluj prędkość pokrętłem 10-20 sekund na cykl. Schematy podłączania znajdziesz na obudowie. To centrum dowodzenia systemem.

Przy napięciu niestabilnym dodaj filtr EMI. Programuj limity skoku osobno dla otwarcia i zamknięcia. Podłącz sygnalizator akustyczny do AUX. Po podłączeniu wykonaj 20 cykli testowych bez obciążenia. Centrala uczy się charakterystyki bramy. Gotowe do bezpieczeństwa.

Instalacja fotokomórek w napędzie do bramy uchylnej

Fotokomórki montuj na końcach toru jazdy: nadajnik i odbiornik na wysokości 50 cm od podłogi, skierowane na siebie wiązką podczerwieni. Wierć otwory w ścianach bocznych, mocując na wspornikach regulowanych. Podłącz przewody: nadajnik do +12V i GND, odbiornik do wejścia FCK centrali. Wyrównaj wiązkę laserem poziomym – sygnał musi być ciągły. Chronią przed zgnieceniem.

W garażach z bocznymi przeszkódami ustaw fotokomórki pochylone o 10 stopni. Testuj przerwanie wiązki: brama powinna zatrzymać się natychmiast. Reguluj czułość potencjometrem na 80%. Przy wilgoci uszczelnij obudowy silikonem. Wymień baterie w bezprzewodowych modelach co rok. To bariera bezpieczeństwa.

Mocuj na ramie bramy, jeśli ściany są zbyt odległe. Podłącz szeregowo z wyłącznikiem krańcowym. Symuluj blokadę kartonem – auto-reverse musi zadziałać. W niskich otworach obniż o 20 cm. Fotokomórki przedłużają żywotność napędu. System kompletny.

• Mocuj na 50 cm wysokości
• Podłącz do centrali FCK
• Wyrównaj wiązkę
• Testuj zatrzymanie
• Uszczelnij przed wilgocią

Pytania i odpowiedzi: montaż napędu do bramy garażowej uchylnej

• Jak wybrać odpowiedni napęd do bramy garażowej uchylnej?

  Wybór napędu zależy od wymiarów bramy (szerokość do 3-4 m, ciężar do 150 kg), typu mechanizmu (łańcuchowy, pasek lub śrubowy) oraz dodatkowych funkcji, takich jak fotokomórki i zdalne sterowanie. Przed zakupem sprawdź stan bramy: równość ruchu, brak luzów i solidność ramy – wzmocnij sprężyny lub profile, jeśli to konieczne.

• Jakie narzędzia są potrzebne do montażu napędu?

  Do instalacji potrzebne będą: wiertarka udarowa, poziomica, klucz imbusowy, drabina, taśma miernicza oraz kotwy do betonu sufitowego. Te podstawowe narzędzia wystarczą do samodzielnego montażu.

• Jak zamocować szynę napędową do sufitu garażu?

  Mocuj szynę 50-100 cm od tylnej ściany garażu, zachowując idealny poziom za pomocą poziomicy. Użyj kotew do betonu sufitowego. Następnie podłącz ramę napędu do górnej krawędzi bramy uchwytami i cięgnami, regulując długość dla pełnego skoku bramy.

• Jak rozwiązać problemy z wysokością otworu lub spadkiem dachu podczas montażu?

  W przypadku niskiej wysokości otworu lub spadku dachu zainstaluj szynę z łańcuchem na istniejącym mocowaniu, co pozwala na skrócenie konstrukcji. Reguluj pozycję sufitową i końce skoku w centrali sterującej, aby uniknąć kolizji. Dodaj fotokomórki i wyłącznik krańcowy dla bezpieczeństwa.
