Montaż bramy Hörmann z napędem - krok po kroku

Redakcja 2025-12-28 15:06 | Udostępnij:

Rozumiem, jak frustrujące bywa, gdy nowa brama garażowa Hörmann z napędem stoi w pudełkach, a Ty chcesz ją uruchomić jak najszybciej, bez niepotrzebnych komplikacji. Pokażę Ci, jak krok po kroku przygotować zestaw, zamontować ramę i segmenty, a potem szyny z silnikiem, podłączyć elektrykę i skonfigurować napęd – wszystko po to, byś cieszył się płynnym ruchem i bezpieczeństwem na lata. Z podstawowymi narzędziami poradzisz sobie samodzielnie, a w razie wątpliwości skieruję Cię do autoryzowanego instalatora, by zachować gwarancję do pięciu lat.

Montaż bramy Hormann z napędem

Przygotowanie zestawu montażu bramy Hormann z napędem

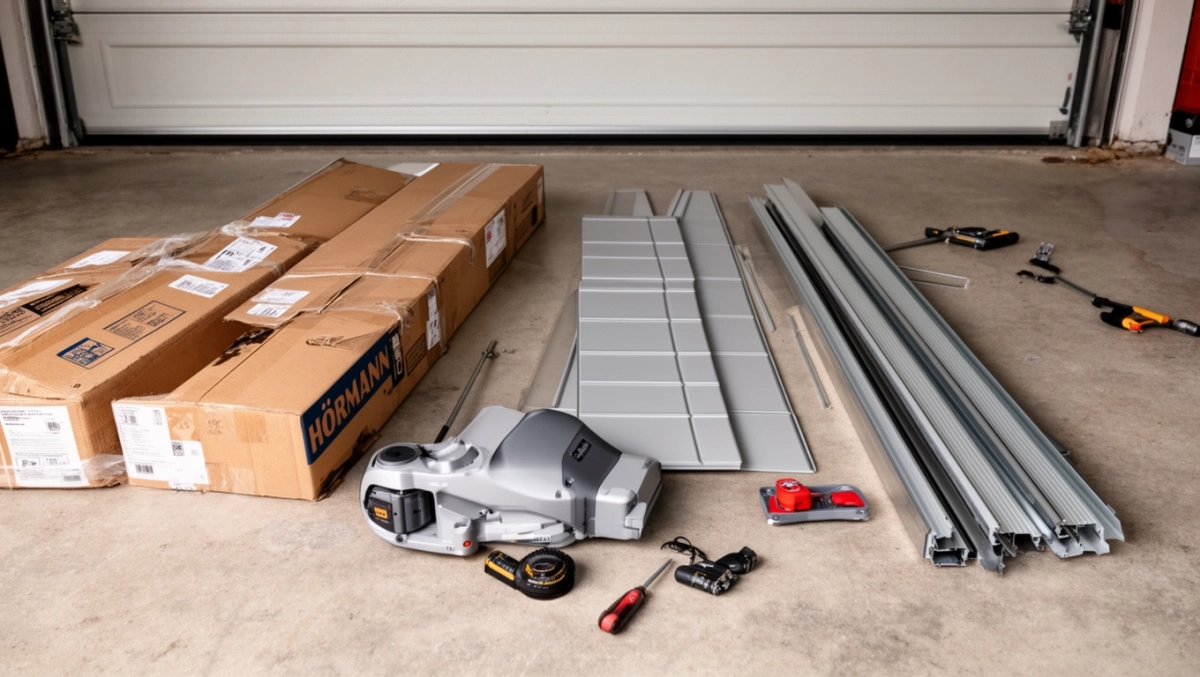

Przed rozpoczęciem prac dokładnie rozpakuj wszystkie elementy bramy Hörmann, w tym segmenty, ramę, szyny napędowe, silnik typu SupraMatic lub LineaMatic, piloty i akcesoria bezpieczeństwa. Sprawdź kompletność zestawu na podstawie listy z instrukcji – brakuje nawet śruby, a montaż się opóźni. Przygotuj narzędzia: wiertarkę udarową z wiertłami do betonu, poziomnicę laserową, klucz dynamometryczny, drabiny stabilne i kliny regulacyjne. Upewnij się, że otwór garażowy ma wymiary zgodne z bramą, zazwyczaj 2500 mm szerokości i 2100 mm wysokości dla standardowych modeli. Wyłącz prąd w skrzynce, by uniknąć wypadków. Pracuj w dwie osoby dla bezpieczeństwa.

Zmierz odległość od sufitu do podłogi – powinna wynosić co najmniej 300 mm dla szyn napędowych. Oczyść otwór z gruzu i wilgoci, by prowadnice nie zacinały się później. Załóż rękawice ochronne i okulary, bo cięcie profili czy wiercenie generuje odpryski. Rozłóż segmenty na płaskiej powierzchni, by nie uległy odkształceniu. Przejrzyj instrukcję Hörmann pod kątem modelu – różnice w napędach paskowych i łańcuchowych są kluczowe. To etap, który oszczędza godziny frustracji później.

Niezbędne narzędzia i materiały

  • Wiertarka udarowa i wiertła (8-12 mm)
  • Poziomica laserowa lub bąbelkowa
  • Klucz dynamometryczny (moment 20-40 Nm)
  • Drabina, kliny, śrubokręty, miarka
  • Mata antyprzebiciowa pod silnik

Montaż ramy bramy Hormann z napędem

Zacznij od umieszczenia ramy bocznych prowadnic w otworze garażowym, centrując ją względem środka. Użyj poziomicy, by zapewnić idealną pionowość – odchylenie o 2 mm na metr psuje cały ruch bramy. Wsuń kliny regulacyjne między ramę a ścianę, dociskając kotwy rozporowe do betonu. Wierć otwory o głębokości 80 mm, wbij kotwy i dokręć śruby momentem 30 Nm. Sprawdź poziomość górnej krawędzi – tu montowane będą szyny. Rama musi wytrzymać ciężar segmentów do 100 kg.

Dopasuj prowadnice pionowe do nachylenia podłogi, jeśli garaż jest nierówny – Hörmann przewiduje regulację do 5 stopni. Zamocuj profile dolne, łącząc je z ramą boczną za pomocą śrub zygzakowatych. Przymierz pierwszy segment, by zweryfikować luz – powinien wynosić 10-15 mm od podłogi. Unikaj nadmiernego dokręcania na tym etapie, bo korekty będą trudne. Pracuj systematycznie, mierząc co 30 minut. Solidna rama to podstawa bezawaryjnej eksploatacji.

Po zamocowaniu ramy nałóż uszczelki gumowe wzdłuż krawędzi, chroniące przed wiatrem i kurzem. Sprawdź stabilność, potrząsając konstrukcją – nie może się ruszać. To moment na korektę, zanim przejdziesz do segmentów. Rama Hörmann jest ocynkowana, odporna na korozję, ale precyzja montażu decyduje o trwałości.

Montaż segmentów bramy Hormann z napędem

Rozpocznij od dolnego segmentu – wsuwaj rolki w prowadnice pionowe, centrując je względem ramy. Podnieś segment na wysokość 50 cm za pomocą podnośnika lub drugiej osoby, zahaczając zawiasy sprężynowe. Dokręć śruby rolkowe momentem 25 Nm, sprawdzając swobodny obrót. Przejdź do środkowych segmentów, łącząc je zawiasami dolnymi i górnymi – upewnij się, że rolki nie blokują się w zakrętach. Segmenty Hörmann mają izolację poliuretanową 40 mm, ważą po 25 kg każdy.

Górny segment montuj ostatni, regulując sprężyny naciągu – klucz dynamometryczny jest tu niezbędny, by uniknąć pęknięć. Sprawdź wyrównanie wszystkich rolek: powinny być na tej samej wysokości w prowadnicach poziomych. Przetestuj ręczne podnoszenie – brama ma sunąć lekko, bez oporu. Jeśli rolki skrzypią, nasmaruj je smarem litowym. To etap wymagający cierpliwości, bo nierówności powodują hałas w napędzie.

Dodaj zamki korbowe na dolnym segmencie dla awaryjnego otwierania. Ustaw ograniczniki skrajne, by segment nie wychodził z prowadnic. Segmenty są gotowe – teraz czas na napęd, który ożywi konstrukcję.

Montaż szyn napędowych bramy Hormann

Oznacz na suficie linię montażu szyn, zachowując odległość 30-50 mm od krawędzi i równoległość do ramy bramy. Wierć otwory co 60 cm w belkach nośnych, wbijając kołki rozporowe. Przymocuj pierwszy odcinek szyny do sufitu, używając wsporników regulowanych. Przedłuż szynę łańcuchową lub paskową, łącząc je złączkami – napięcie wstępnie ustaw na 20-30 mm ugięcia. Poziomica laserowa zapewni prostotę toru ruchu.

Dopasuj długość szyn do skoku bramy plus 500 mm na silnik. Sprawdź luz między szyną a sufitem – zbyt mały powoduje wibracje. W modelach SupraMatic szyna jest modułowa, łatwa w skracaniu piłą do metalu. Pracuj od środka na zewnątrz, by uniknąć błędów. Szyny Hörmann minimalizują hałas dzięki poliuretanowym rolkom.

Montaż silnika napędowego bramy Hormann

Podnieś silnik na szynę, zaczepiając koło pasowe lub łańcuchowe na końcu toru. Reguluj napięcie napędu: dla łańcucha 25-35 mm ugięcia, dla paska 15-20 mm – zgodnie z instrukcją Hörmann. Zamocuj silnik wspornikami do sufitu, pod matą antyprzebiciową. Podłącz pasek lub łańcuch, unikając skręceń. Silniki LineaMatic mają moc 500-700 W, dostosowaną do ciężaru bramy.

Sprawdź obroty wału napędowego ręcznie – mają być płynne. Zabezpiecz łańcuch osłonami z tworzywa. Umieść piloty w zasięgu 50 m. Silnik jest gotowy do elektryki.

Podłączenie elektryczne napędu bramy Hormann

Podłącz zasilanie 230V do zacisków silnika, używając kabla 3x1,5 mm² w rurce PCV. Zamontuj fotokomórki na ramie bocznej, na wysokości 50 cm – skieruj wiązki na przeciwległe strony. Podłącz wyłącznik krańcowy górny i dolny do szyn. Przycisk sterujący umieść wewnątrz garażu, na wysokości 150 cm. Wszystko w obudowie IP44 dla wilgoci.

Sprawdź polaryzację: brązowy faza, niebieski neutralny, żółto-zielony uziemienie. Włącz prąd i obserwuj diody LED na silniku. Dodaj oświetlenie LED, standard w Hörmann. Bezpieczeństwo to priorytet – fotokomórki zatrzymują bramę przy przeszkodach.

Schemat podłączeń

  • Zasilanie: L (faza), N (neutralny), PE (ziemia)
  • Fotokomórki: NO/NC do zacisków 5-6
  • Krańcówki: górna 1-2, dolna 3-4
  • Pilot: odbiornik do 7-8

Programowanie i testy napędu bramy Hormann

Uruchom programowanie przez przycisk na silniku lub aplikację Hörmann – ustaw limity krańcowe dolny i górny, jadąc powoli. Reguluj siłę ciągu na 50-70% maksimum, by nie uszkodzić segmentów. Ustaw prędkość otwierania 10-15 cm/s. Dodaj piloty, wciskając przycisk Learn. Przetestuj pełny cykl 10 razy.

Sprawdź blokady: awaryjne zatrzymanie, fotokomórki, siła. Konserwuj co 6 miesięcy: smaruj rolki, sprawdzaj napięcie napędu. W razie błędów skonsultuj instalatora Hörmann – gwarancja wymaga profesjonalizmu. Brama działa płynnie, bezpiecznie.

Ustaw harmonogram w aplikacji dla oszczędności energii. Testuj co miesiąc ręcznie. To kończy montaż – ciesz się wygodą.

Pytania i odpowiedzi dotyczące montażu bramy Hörmann z napędem

  • Jakie narzędzia i elementy są potrzebne przed montażem bramy Hörmann z napędem?

    Przed rozpoczęciem prac sprawdź kompletność zestawu: brama, szyny napędowe, silnik (np. SupraMatic lub LineaMatic), piloty. Przygotuj narzędzia takie jak wiertarka, poziomica, klucz dynamometryczny i drabiny, aby zapewnić bezpieczny i precyzyjny montaż.

  • Jak zamontować ramę i segmenty bramy garażowej Hörmann?

    Zamocuj ramę w otworze garażowym, zapewniając pionowość i poziomość za pomocą klinów i poziomicy. Następnie zainstaluj segmenty, zaczynając od dolnego, z dokładnym dopasowaniem prowadnic i rolek dla płynnego ruchu.

  • Jak zainstalować i skonfigurować napęd do bramy Hörmann?

    Zamocuj szyny napędowe do sufitu w odległości 30-50 mm od niego, równolegle do ramy. Podłącz silnik do łańcucha lub paska, regulując napięcie. Wykonaj podłączenie elektryczne (230V, fotokomórki, wyłącznik krańcowy), a następnie skonfiguruj napęd przez aplikację lub panel: ustaw limity krańcowe, siłę ciągu i prędkość.

  • Co zrobić po montażu bramy Hörmann z napędem, aby zachować gwarancję?

    Przetestuj pełny cykl otwierania i zamykania, sprawdzając blokady awaryjne. Zabezpiecz instalację uszczelkami i matą antyprzebiciową. Regularnie konserwuj co 6 miesięcy. W razie wątpliwości skonsultuj autoryzowanego instalatora Hörmann, aby uniknąć utraty gwarancji do 5 lat.
