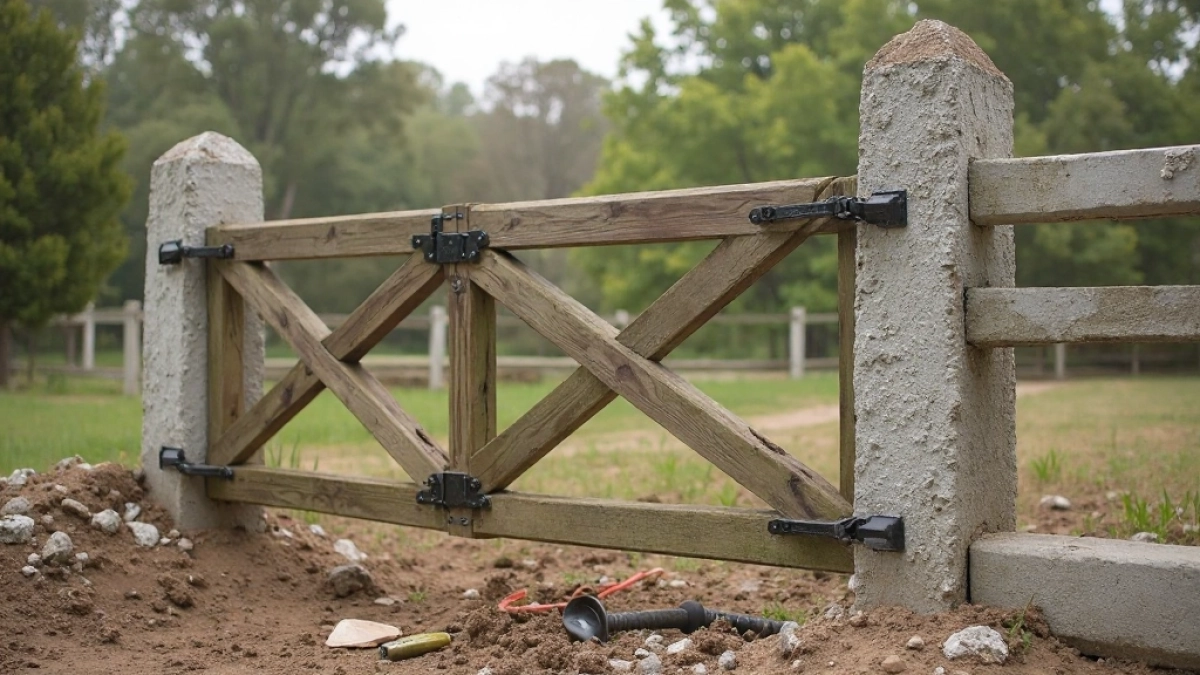

Montaż bramy dwuskrzydłowej do słupków betonowych

Montaż bramy dwuskrzydłowej do słupków betonowych wymaga precyzyjnego planowania, by konstrukcja wytrzymała codzienne użytkowanie i warunki pogodowe. Kluczowe wątki to wybór odpowiednich słupków o wytrzymałej strukturze, solidne fundamenty decydujące o stabilności całej bramy oraz fachowe mocowanie zawiasów i siłowników. Te elementy zapewniają płynne otwieranie skrzydeł na szerokość do 5 metrów, bez deformacji czy osiadania. Poniżej krok po kroku omówimy każdy etap, byś mógł samodzielnie lub z pomocą ekipy zainstalować bramę trwale i bezpiecznie.

• Jakie słupki betonowe pod bramę dwuskrzydłową?
• Fundament pod słupki betonowe do bramy – jak głębokości?
• Osadzanie słupków betonowych w fundamencie pod bramę
• Mocowanie zawiasów bramy do słupków betonowych
• Poziomowanie bramy dwuskrzydłowej na słupkach betonowych
• Montaż siłowników do bramy na słupkach betonowych
• Kotwy chemiczne i zbrojeniowe w słupkach betonowych
• Pytania i odpowiedzi: Montaż bramy dwuskrzydłowej do słupków betonowych

Jakie słupki betonowe pod bramę dwuskrzydłową?

Słupki betonowe pod bramę dwuskrzydłową muszą przenosić obciążenia dynamiczne od ciężaru skrzydeł i wiatru. Wybierz prefabrykaty z betonu C25/30 o gęstości minimum 2200 kg/m³, odporne na mróz i korozję. Standardowe wymiary to przekrój 18x18 cm lub 20x20 cm dla bram o szerokości 3-4,5 metra, z wysokością 2,2-2,8 metra nad gruntem. Grubsze profile, jak 25x25 cm, stosuj przy bramach powyżej 4 metrów lub w regionach wietrznych. Zawsze sprawdzaj oznaczenia producenta co do nośności statycznej powyżej 1000 kg na słupek.

Waga słupka wpływa na transport i montaż – lżejsze o wadze 150-250 kg łatwiej osadzić samodzielnie. Beton wibrowany zbrojony stalą zapewnia monolityczność bez pęknięć. Dla automatyki z siłownikami oblicz dodatkowe momenty obrotowe: słupek przyjmuje siłę do 500 daN. Unikaj słupków z pustakiem – preferuj pełne rdzenie. Rozstaw między słupkami dostosuj do szerokości bramy plus 5-10 cm luzu na skrzydła.

Porównanie typów słupków

Tabela pokazuje, jak dobierać słupki do skali bramy. Mniejsze profile wystarczą dla posesji prywatnych z lekkimi skrzydłami z profili stalowych. Większe gwarantują margines bezpieczeństwa przy częstym ruchu pojazdów. Zawsze mierzyć gruntową stabilność przed zakupem.

• Zmierz szerokość przejazdu i dodaj 10 cm na luz.
• Sprawdź klasę betonu i zbrojenie w specyfikacji.
• Oblicz wysokość słupka: grunt + 20 cm w ziemi + wysokość bramy + 30 cm nad skrzydłem.
• Wybierz z uchwytami pod zawiasy lub przygotuj do wiercenia.
• Testuj pion po osadzeniu niwelatorem.

Fundament pod słupki betonowe do bramy – jak głębokości?

Głębokość fundamentu pod słupki betonowe zależy od gleby i obciążeń – w gruncie gliniastym kop 100-120 cm, w piaszczystym 80-100 cm. Średnica dołu to 40x40 cm lub 50x50 cm, szersza o 20 cm od przekroju słupka. Zawsze poniżej strefy przemarzania, czyli minimum 80 cm w Polsce centralnej, do 140 cm na północy. Wypełnij żwirem 20 cm na dno dla drenażu. To zapobiega podmakaniu i przechylaniu bramy po deszczach.

Oblicz objętość betonu: dla 1 m głębokości potrzeba 0,16 m³ na słupek. Użyj mieszanki C20/25 z kruszywem 16 mm. Zbrojenie koszulką 4 pręty Ø10 mm w odstępach 10 cm. Wylewka z ławą 30x30 cm łączy słupki fundamentowo. Czas wiązania to 28 dni, ale wstępne obciążenie po 7 dobach.

Głębokość wg typu gruntu

W glebach nośnych jak glina zbrojona fundament 90 cm wystarcza dla bram 3-metrowych. Na piaskach luźnych zwiększ do 120 cm z dodatkowym żwirem. Mrozoodporność betonu klasy XL3 minimalizuje pęcznienie. Hydroizolacja folią kubełkową chroni przed wilgocią kapilarną. Regularne pomiary niwelatorem po wylaniu sprawdzają stabilność.

• Zrób próbne otwory do 1,5 m, oceń wilgotność gleby.
• Wykop pod dwa słupki z ławą 20 cm głębokości między nimi.
• Wsyp 15-20 cm żwiru, ubij ubijakiem.
• Zamontuj szalunek z desek 2x4 cm.
• Wlej beton warstwami po 30 cm, wibruj.
• Osadź słupek po 24h, sprawdź pion.

Takie fundamenty trzymają bramę bez drgań nawet przy wietrze 100 km/h. Dostosuj parametry do lokalnych norm budowlanych PN-EN 1997-1.

Osadzanie słupków betonowych w fundamencie pod bramę

Osadzanie słupków zaczyna się od precyzyjnego wyznaczenia osi – odległość między słupkami równa szerokości bramy plus 4-8 cm na zawiasy. Użyj sznurka i kołków do linii prostej. Wlej beton do 1/3 wysokości dołu, włóż słupek, sprawdź pion libellą 2-metrową z czterech stron. Kliny drewniane korygują odchylenia do 2 mm/m. Pełne zalanie betonem z wibrowaniem usuwa pęcherze powietrza.

Czas schnięcia przed montażem bramy to 48-72 godziny przy 20°C. Zabezpiecz słupek folią przed deszczem. Dla automatyki zostaw otwory na przewody w betonie. Łączenie słupków ławą fundamentową 40 cm szerokości wzmacnia całość. Po utwardzeniu zeszlifuj nierówności szlifierką kątową.

• Wyznacz osie słupków sznurkiem napiętym na poziomie gruntu.
• Wlej 20 cm betonu, ustaw słupek centralnie.
• Sprawdź pion niwelatorem, wsuń kliny.
• Dopełnij betonem do 5 cm poniżej gruntu.
• Usuń nadmiar, wygładź powierzchnię.
• Po 3 dniach przetestuj stabilność naciskiem.

Poprawnie osadzone słupki nie ruszają się nawet pod naporem skrzydeł 200 kg każde. Zachowaj symetrię dla równego otwarcia.

Narzędzia niezbędne do osadzania

Libella magnetyczna, niwelator laserowy, mieszarka betonowa przyspieszają pracę. Wiadro do betonu i wibrator igłowy gwarantują jednolitą masę. Szalunek z plexi pozwala na wielokrotne użycie.

Integracja z istniejącym murem wymaga kotew zbrojeniowych w stykach. To zapewnia monolit z ogrodzeniem.

Mocowanie zawiasów bramy do słupków betonowych

Mocowanie zawiasów wymaga wiercenia otworów fi 14-18 mm w słupkach na głębokość 12-15 cm. Użyj wiertnicy diamentowej z odsysaniem pyłu dla czystości. Zawiasy dolny i górny montuj w osiach pionowych, odległość 20-30 cm od krawędzi skrzydła. Śruby kotwiące M12x150 mm z podkładkami. Dla ciężkich bram stosuj dwa zawiasy na skrzydło. Moment dokręcania 50-70 Nm kluczem dynamometrycznym.

Kotwy rozporowe stalowe nierdzewne A4 przenoszą siły ścinające do 15 kN. Wypełnij otwory pianką montażową dla amortyzacji. Sprawdź luz na pintlach – 1-2 mm zapobiega skrzypieniu. Regulacja wysokości zawiasów pozwala na wypoziomowanie skrzydeł. Po zamocowaniu przetestuj ręczne otwieranie na 90 stopni.

• Oznacz punkty wiercenia szablonem zawiasu.
• Wiertuj pod kątem prostym, czyść otwory sprężonym powietrzem.
• Wbij kotwę, dokręć do oporu.
• Mocuj pintle, sprawdź obrót.
• Powtórz dla górnego zawiasu.
• Wyreguluj luziarki.
• Testuj obciążenie 50 kg na skrzydle.

Takie mocowanie wytrzymuje 10 000 cykli bez luzów. Zawsze stosuj ochronę antykorozyjną na stal.

Rodzaje zawiasów

Zawiasy regulowane łożyskowane ułatwiają poziomowanie. Ciężkie modele z łożyskami igiełkowymi dla bram 300 kg+.

Integracja z siłownikami wymaga wzmocnionych pintli o średnicy 25 mm.

Poziomowanie bramy dwuskrzydłowej na słupkach betonowych

Poziomowanie bramy dwuskrzydłowej wykonaj przed pełnym dokręceniem zawiasów – ustaw skrzydła na wysokości 5-10 cm nad gruntem. Użyj libelli na ramie skrzydła i niwelatora laserowego między słupkami. Kliny pod zawiasami korygują przechył do 1 mm na metr. Symetria otwarcia sprawdzana kątomierzem: 105-110 stopni dla pełnego wykosu. Luz między skrzydłami w zamknięciu 3-5 mm. Po regulacji zalej szczeliny silikonem neutralnym.

Sprawdź ramy skrzydeł na prostoliniowość łomem poziomym. Dla nierówności gruntu podłóż podkładki gumowe. Test dynamiczny: otwórz-zamknij 20 razy, obserwuj tarcie. Dostosuj sprężyny gazowe jeśli brama ciężka. Ostateczna kontrola niwelatorem po 24 godzinach.

• Zawieś skrzydła luźno na zawiasach.
• Ustaw poziom poziomy i pionowy libellą.
• Dokręć stopniowo, sprawdzając symetrię.
• Zmierz odległości krawędzi skrzydeł.
• Testuj ruch wahadłowy.
• Zabezpiecz farbą antykorozyjną.

Idealnie wypoziomowana brama porusza się bez oporu, oszczędzając energię siłowników. Powtarzaj pomiary sezonowo.

Wykres poniżej ilustruje tolerancje poziomowania.

Montaż siłowników do bramy na słupkach betonowych

Montaż siłowników zaczyna się od wyboru modelu: elektromechaniczne dla lekkich bram do 250 kg, hydrauliczne dla cięższych do 500 kg. Moc silnika 500-1500 N, skok ramienia 300-700 mm zależnie od szerokości skrzydła. Wierć otwory w słupkach fi 12 mm na wsporniki. Uchwyt na słupku 10-15 cm od zawiasu górnego. Podłącz przewody 3x1,5 mm² w rurce karbowanej do centrali. Programuj limity krańcowe na pełnym otwarciu 90 stopni.

Centrala sterująca w skrzynce IP55, 10 m od słupków, z zasilaniem 230V. Fotokomórki montuj na wysokości 50 cm, linia wzroku czysta. Listwy zabezpieczające na dolnej krawędzi skrzydła wykrywają opór. Synchronizacja skrzydeł przez master-slave. Test prędkości: 10-15 sekund na cykl.

• Dobierz siłownik wg wagi i szerokości bramy.
• Mocuj wsporniki kotwami M10.
• Podłącz ramiona do uchwytów na skrzydłach.
• Ustaw centralę, podłącz zasilanie.
• Programuj fotokomórki i krańcówki.
• Testuj z obciążeniem, reguluj siłę.
• Dostosuj prędkość w menu.

Parametry siłowników

Słupki betonowe idealnie trzymają ciężar siłowników 20-40 kg. Zabezpiecz przewody przed gryzoniami peszelem.

Pełna automatyka podnosi komfort, blokując dostęp niepożądanym.

Kotwy chemiczne i zbrojeniowe w słupkach betonowych

Kotwy chemiczne żywiczne do mocowania zawiasów i siłowników w słupkach – żywica epoksydowa lub poliestrowa, czas utwardzania 30-60 min. Otwory fi 16 mm głęb. 130 mm, wlej klej, włóż pręt gwintowany M16x150 mm. Nośność ścinająca 20 kN, rozciągająca 15 kN. Lepsze od mechanicznych w betonie zbrojonym, bo wypełniają mikropęknięcia. Stosuj w słupkach starszych lub o niskiej gęstości.

Zbrojeniowe pręty Ø12-16 mm w otulinie 3 cm łączą słupek z fundamentem. Kotwy proste lub hakowe wlewane w beton podczas osadzania. Dla retrofitingu wierć kanały i wklejaj. Norma PN-EN 1992-4 określa klasy A1-B2. Zawsze czyść otwory szczotką i dmuchawą.

• Wiertuj otwór, usuń pył odkurzaczem.
• Wlej żywicę do 2/3 głębokości.
• Włóż pręt, obróć dla rozprowadzenia.
• Odczekaj czas utwardzania wg tabeli.
• Dokręć nakrętkę z podkładką.
• Testuj wyrywaniem 2x nośność.

Kotwy chemiczne eliminują wibracje, idealne pod siłowniki. Zbrojeniowe pręty zwiększają sztywność o 40%.

Porównanie kotew

Wybór zależy od obciążenia – chemiczne dla dynamicznych sił. Zawsze stosuj certyfikowane produkty.

Pytania i odpowiedzi: Montaż bramy dwuskrzydłowej do słupków betonowych

• Jak przygotować słupki betonowe do montażu bramy dwuskrzydłowej?

  Słupki betonowe muszą być solidnie osadzone w fundamentach o głębokości co najmniej 80-100 cm, zbrojonych prętami stalowymi i idealnie wypoziomowanych. Zachowaj odległość między słupkami równą szerokości bramy plus 4-6 cm luzu na skrzydła, aby zapobiec osiadaniu i deformacjom.

• Jak zamocować zawiasy i pintle do słupków betonowych?

  Wywierć otwory kotwiące o średnicy 12-16 mm w słupkach betonowych za pomocą wiertnicy udarowej. Użyj chemicznych kotew epoksydowych lub prętów zbrojeniowych gwintowanych, wypełniając je pianką montażową lub zaprawą, co zapewni maksymalną wytrzymałość na obciążenia dynamiczne.

• Jak wypoziomować skrzydła bramy dwuskrzydłowej na słupkach betonowych?

  Po zamocowaniu zawiasów, zawieś skrzydła i użyj poziomicy oraz klinów regulacyjnych, aby zapewnić idealny poziom i pion. Sprawdź symetrię otwarcia na 90-110 stopni, regulując pintle, co zapobiega tarciu, hałasowi i nierównomiernemu zużyciu.

• Jak zainstalować automatykę do bramy dwuskrzydłowej na słupkach betonowych?

  Montaż siłowników hydraulicznych lub elektromechanicznych wymaga sprawdzenia kompatybilności z grubością słupków (min. 20 cm). Zamocuj je kotwami do boków słupków, podłącz centralę sterującą w suchym miejscu i zainstaluj fotokomórki z linią wzroku, testując synchronizację i bezpieczeństwo.
